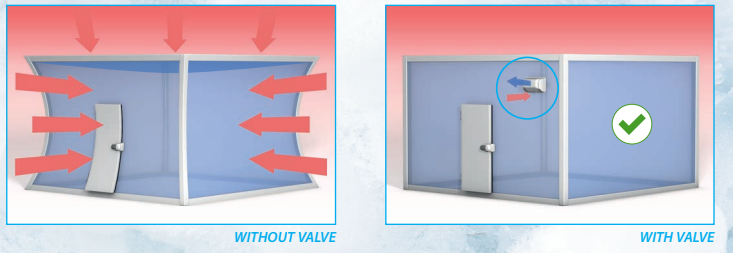

Zawory wyrównawcze ciśnienia stosowane są w komorach chłodniczych i mroźniach w celu kontrolowanego wyrównywania różnicy ciśnień między wnętrzem komory a otoczeniem. Dzięki nim konstrukcja chłodni jest chroniona przed niebezpiecznymi deformacjami wynikającymi z gwałtownych zmian temperatury oraz ciśnienia. Oferowane zawory wyrównawcze pochodzą od renomowanego francuskiego producenta, co gwarantuje niezawodność i zgodność z wymaganiami nowoczesnych systemów chłodniczych stosowanych w logistyce żywności, przemyśle i magazynowaniu.
Prawidłowo dobrany zawór zapewnia bezpieczną i wydajną eksploatację mroźni zapewniając:
|

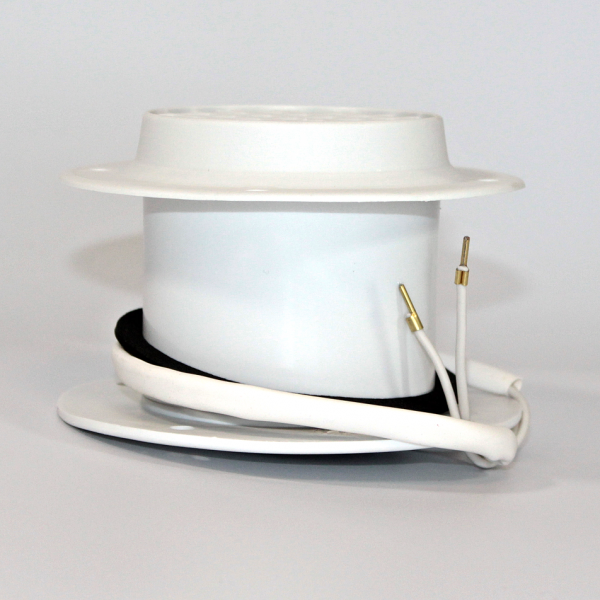

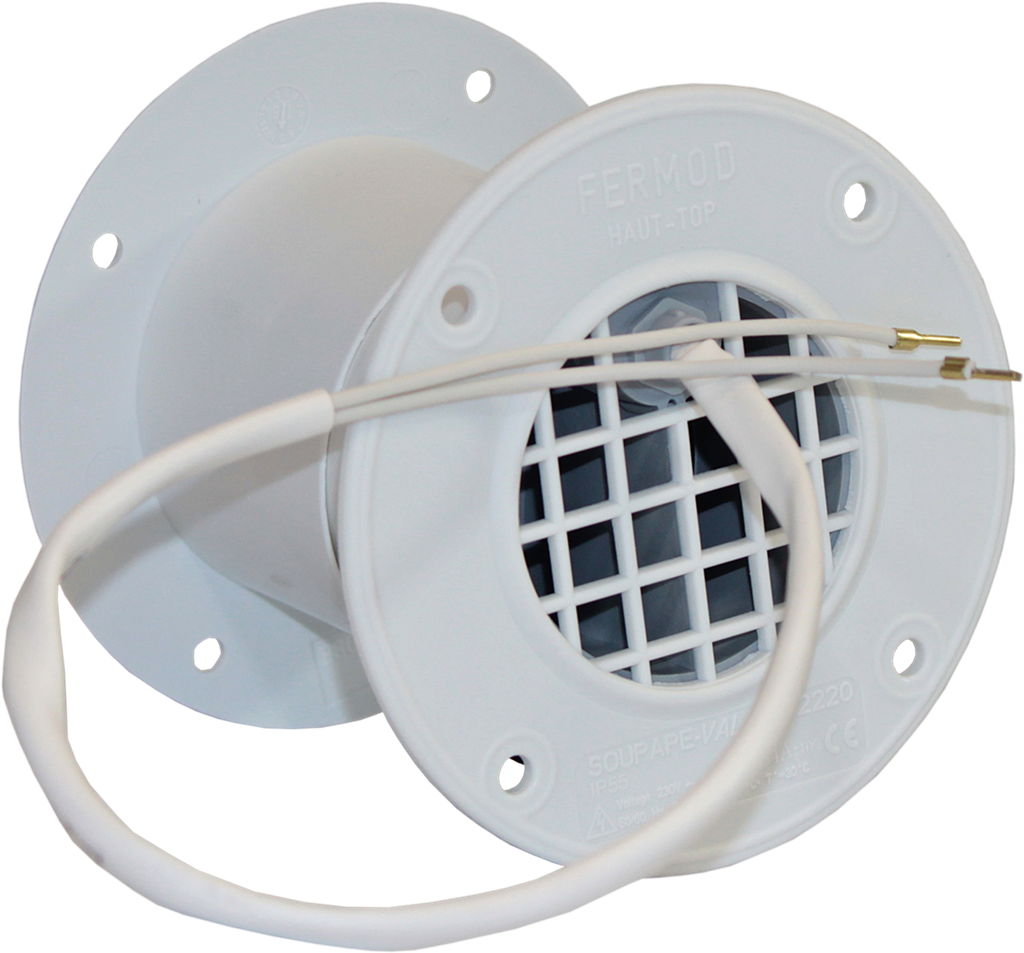

Zawór dekompresyjny Fermod 2220
|
Standardowy zawór dekompresyjny FERMOD 2220, stosowany w małych komorach mroźniczych. Teleskopowa konstrukcja umożliwia dopasowanie do różnych grubości ścian — w zakresie od 60 mm do 120 mm. Zawór wyposażony jest w przewód grzewczy, dzięki czemu może pracować w niskich temperaturach, w komorach o temperaturze do –30°C.
|
Wykorzystywany wzór:
Dane: V = kubatura komory w m³ Przykład V = 120 m³ Obliczenia:
|
||
|---|---|---|---|---|
|
|
||||
|

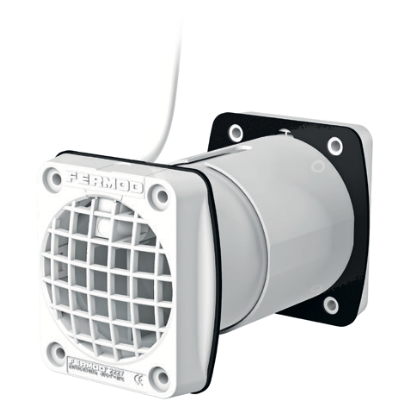

Zawór dekompresyjny Fermod 2270
|
Standardowy zawór dekompresyjny FERMOD 2227, stosowany w małych komorach mroźniczych. Wyprowadzenia przewodu grzewczego pozwala na jego estetyczniejsze poprowadzenie. Teleskopowa konstrukcja umożliwia dopasowanie do różnych grubości ścian — w zakresie od 75 mm do 150 mm. Zawór wyposażony jest w przewód grzewczy, dzięki czemu może pracować w niskich temperaturach, w komorach o temperaturze do –30°C.
|
Wykorzystywany wzór:
Dane: V = kubatura komory w m³ Przykład V = 120 m³ Obliczenia:
|
||
|
|
||||
|

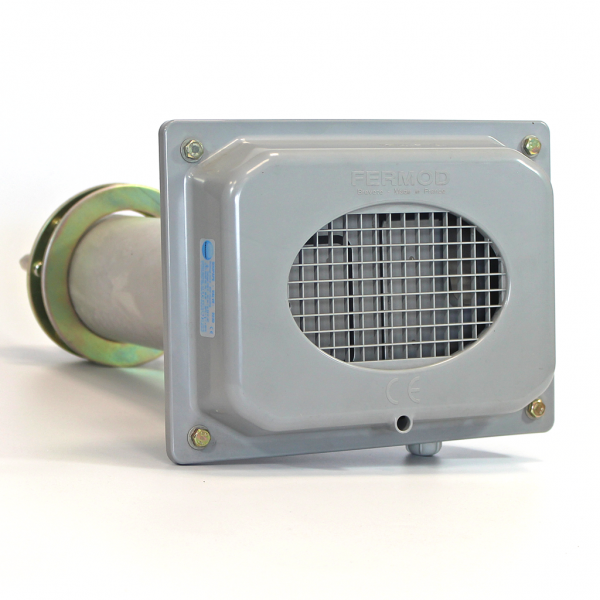

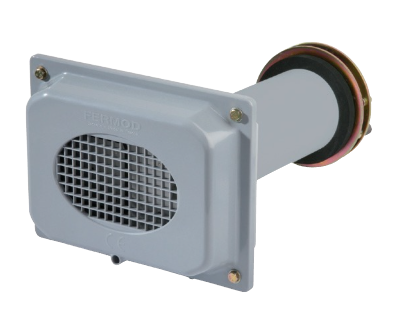

Zawór dekompresyjny Fermod 2230
|
Zawór wyrównawczy FERMOD 2230 przeznaczony do komór chłodniczych średniej wielkości, o regulowanej długości od 60 mm do 270 mm, wyposażony w przewód grzewczy zapewniający niezawodne działanie w niskich temperaturach. |
Liczba zaworów: L = (2 × V) / [T × (273 + t)]
Dane:
Przykład: Podstawienie do wzoru:
|
||
|
|
||||
|
Zawór dekompresyjny Fermod 2260
|
Zawór wysokoprzepływowy z podgrzewaniem, przeznaczony do chłodni niskotemperaturowych i przemysłowych mroźni, zapewniający niezawodne działanie w temperaturach do –40°C. |
Liczba zaworów: Dane:
Przykład: Podstawienie do wzoru: |
||
Powyższe informacje należą do firmy Fermod. Zastosowanie oraz wynik przedstawionych wzorów zależą od poprawności danych wejściowych. W przypadku obiektów o dużej kubaturze i złożonej instalacji chłodniczej dobór zaworów dekompresyjnych powinien być prowadzony indywidualnie, w ścisłej współpracy z działem technicznym Fermod, aby zapewnić pełne bezpieczeństwo pracy komory.
Zawory dekompresyjne do mroźni Intertechnica ELEBAR zapewniają równowagę ciśnienia pomiędzy wnętrzem komory mroźniczej a otoczeniem. Różnice ciśnienia powstają m.in. podczas odszraniania instalacji oraz przy otwieraniu i zamykaniu drzwi komory. Zastosowanie zaworów dekompresyjnych typu Maxi Elebar znacząco zwiększa bezpieczeństwo użytkowania zarówno komór chłodniczych, jak i mroźniczych.
Dostępne modele przeznaczone zarówno do chłodni dodatnich (TN), jak i mroźni niskotemperaturowych (BT).
MICROELEBAR, MINIELEBAR, MINIELEBAR ESTENSIBILE, ELEBAR, MAXIELEBAR, EVO-MAXIELEBAR, G ZERO
Aby dobrać właściwy zawór dekompresyjny do mroźni, należy obliczyć wymaganą wartość przepływu powietrza:
Q = K × V × Δt
gdzie:
Q – wymagany przepływ powietrza (l/min)
K – stały współczynnik = 3,66
V – kubatura komory (m³)
Δt – maksymalna zmiana temperatury w °C w czasie jednej minuty
*Po obliczeniu zaleca się zaokrąglenie wyniku w górę i przyjęcie delikatnego przewymiarowania w doborze ilości zaworów.
Przykładowe wartości Δt
| Typ komory | Kubatura | Δt – zmiana temperatury |
|---|---|---|
| TN | 60 m³ | 2°C / min |
| BT | 25 m³ | 2°C / min |
| BT | 200 m³ | 1°C / min |
| BT | 1600 m³ | 0,5°C / min |
| BT | 7000 m³ | 0,2°C / min |
| Model | +10°C | +1°C | 0°C | -30°C | |
| MiniElebar TN | 250 | 360 | 195 | 250 | |
| MiniElebar BT | - | - | - | - | |
| MiniElebar Estensibile TN | 250 | 360 | 195 | 250 | |
| MiniElebar Estensibile BT | - | - | - | - | |
| Elebar TN | 623 | 898 | 486 | 623 | |
| Elebar BT | - | - | - | - | |
| MaxiElebar TN | 4300 | 6200 | 3400 | 4300 | |
| MaxiElebar BT | - | - | - | - | |
| Evo-Maxielebar TN | 2200 | 3080 | 1710 | 2150 | |
| Evo-Maxielebar TN-V (Verticale/Vertical) | - | - | - | - | |
| Evo-Maxielebar BT | 1430 | 2060 | 1130 | 1430 | |
| Evo-Maxielebar BT-V (Verticale/Vertical) | - | - | - | - | |
| G ZERO TN | 685 | 987 | 534 | 685 | |
| G ZERO BT | - | - | - | - |
| Dane wejściowe komory | Obliczenie | Zalecana ilość i model | ||
| Chłodnia TN 60 m³, Δt = 2°C | Q = 3,66 x 60 x 2 = 439 lt/min | 1 × Elebar TN | ||
| Mroźnia BT 25 m³, Δt = 2°C | Q = 3,66 x 25 x 2 = 183 lt/min | 1 × MiniElebar BT | ||
| Mroźnia BT 200 m³, Δt = 1°C | Q= 3,66 x 200 x 1 = 732 lt/min | 1 × Evo-Maxielebar BT | ||
| Mroźnia BT 1600 m³, Δt = 0,5°C | Q = 3,66 x 1600 x 0,5= 2928 lt/min | 2 × Evo-Maxielebar BT lub 1 × Maxielebar BT | ||
| Mroźnia BT 7000 m³, Δt = 0,2°C | Q = 3,66 x 7000 x 0,2 = 5124 lt/min | 3 × Evo-Maxielebar BT lub 2 × Maxielebar BT |
montować zgodnie z instrukcją producenta
kontrolować swobodny ruch skrzydełka zaworu
zapewnić brak przeszkód w przepływie powietrza
przy zastosowaniu w mroźniach BT unikać montażu kratki wewnętrznej
Evo-Maxielebar – montaż pionowy tylko w wersji „V”
podczas uruchamiania komory (wymrażania) drzwi komory muszą pozostać otwarte (norma UNI 10933:2001, art. 7.1.2)
✔ ochrona komory przed powstawanie nadmiernych naprężeń w strukturze obudowy,
✔ bezpieczna i lekka praca drzwi
✔ gwarancja poprawnej wymiany powietrza w komorze
Jeżeli nie masz pewności, jaki zawór dekompresyjny do chłodni lub mroźni będzie odpowiedni — napisz do nas, a my pomożemy dobrać odpowiednie rozwiązanie dla Twojej komory.
Aby przygotować dokładną ofertę i prawidłowo dobrać zawór, wystarczą nam tylko podstawowe dane:
V – kubatura komory (m³)
°C – Temperatura pracy w komorze (chłodnia / mroźnia)
Ilość i moc zainstalowanych chłodnic
Powyższe informacje należą do firmy Intertechnica. Zastosowanie oraz wynik przedstawionych wzorów zależą od poprawności danych wejściowych. W przypadku obiektów o dużej kubaturze i złożonej instalacji chłodniczej dobór zaworów dekompresyjnych powinien być prowadzony indywidualnie, w ścisłej współpracy z działem technicznym Intertechnica, aby zapewnić pełne bezpieczeństwo pracy komory.
